خط إنتاج البلوك الأوتوماتيكي

خط إنتاج البلوك الأوتوماتيكي

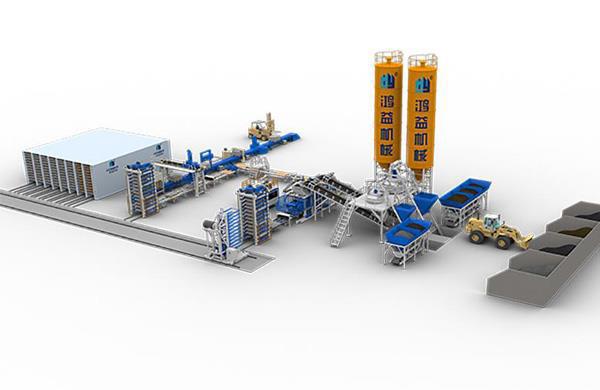

وصف خط إنتاج البلوك الأوتوماتيكي
1 يتركب رئيسيا بمكونات،خلاط ،تشكيل ،النقل الثلاثي الأبعاد،المعبئ والتغليف .

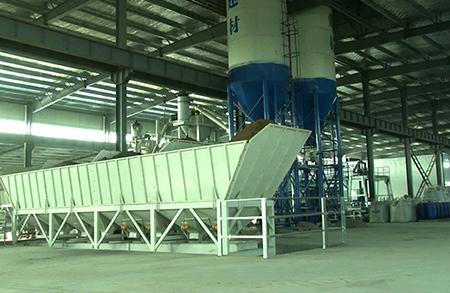

2 نظام المكونات :يتخذ الكمبيوتر لسيطرة ،يمكن اختيار مواد خامة مختلفة ،وإدخال سلسلة من القائمات للقياس الأوتوماتيكي ، ومن ثم إرسال هذه المواد الى نظام خلاطة .

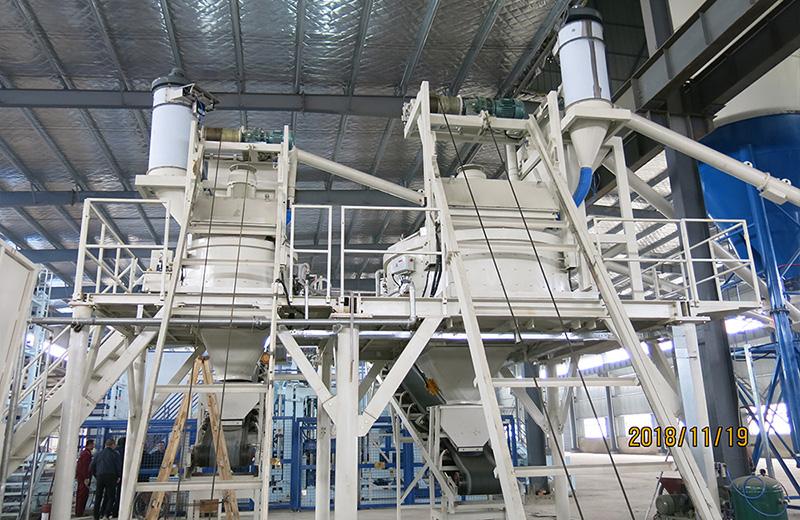

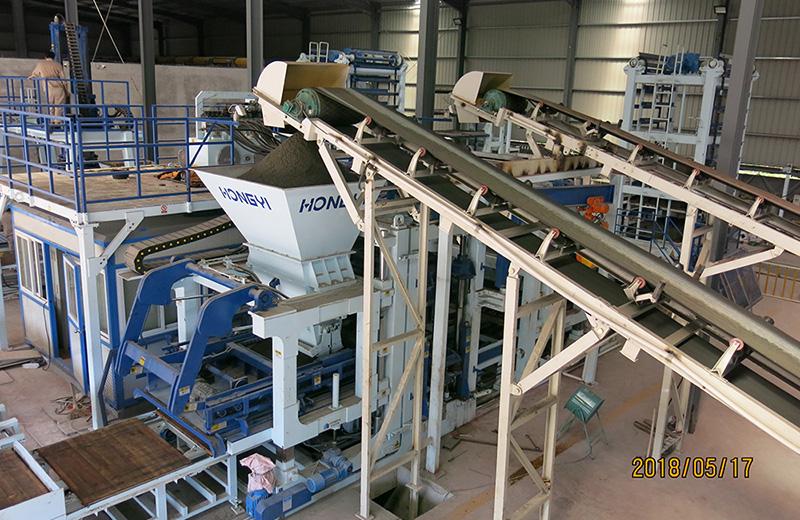

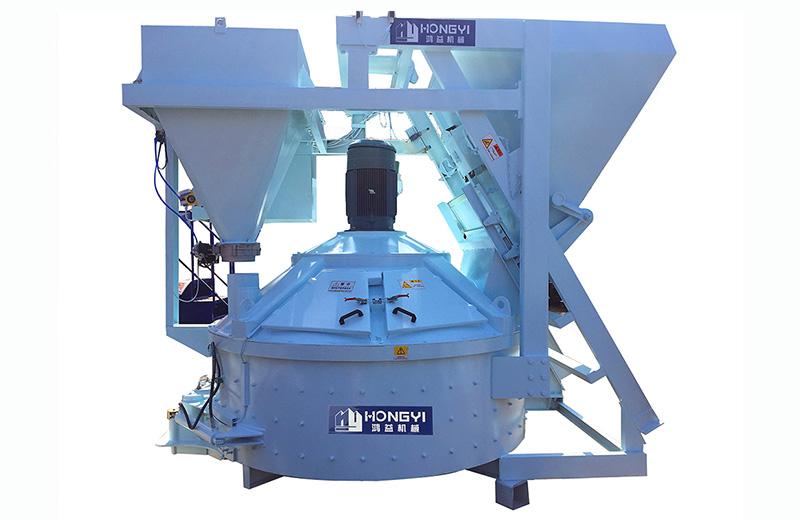

3 نظام الخلاطة
1) ينطبق على مجموعة متنوعة من المنتجات الخرسانية في إلزامية خلط المواد
2) سيطر الكمبيوتر على وقت الخلاط ،إضافة الماء ،وقت فتح الباب وتفريغ المواد ،ونقل المواد إلى آلة التشكيل بواسطة جهاز النقل .

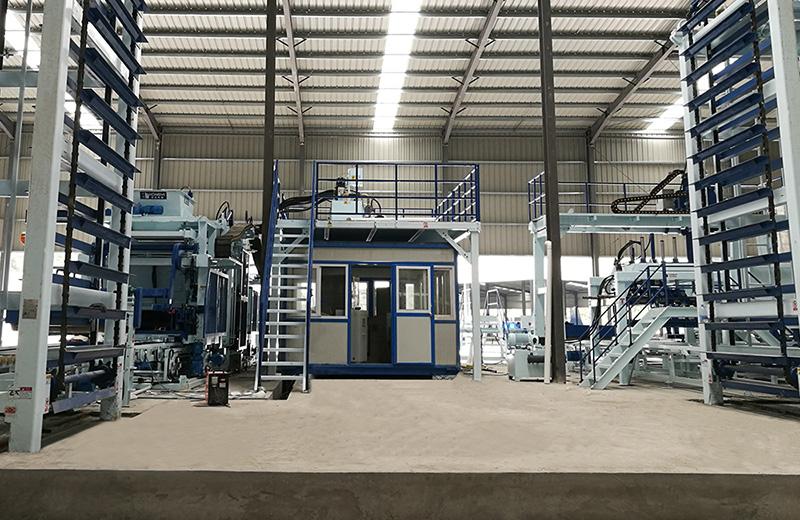

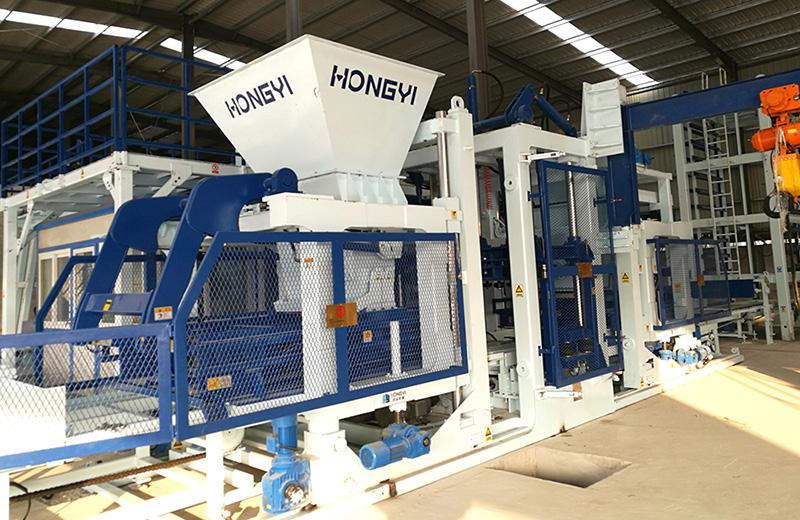

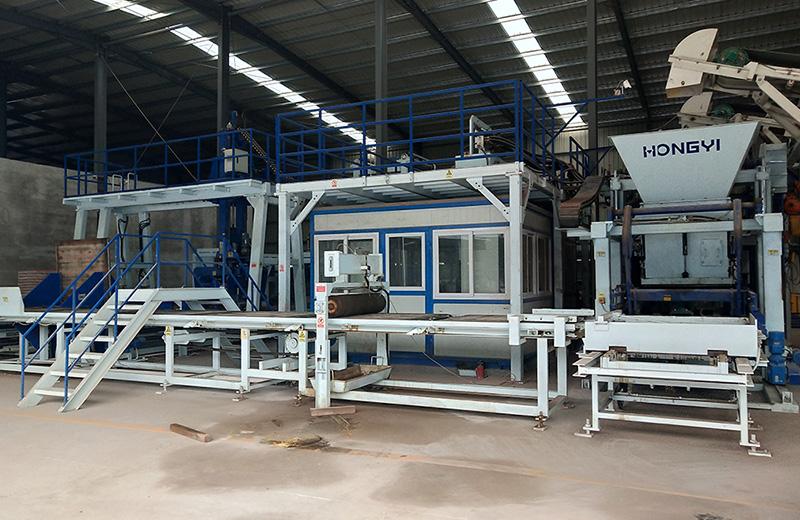

4 نظام التشكيل
1) سيطرة بكمبيوبرPLC ،يتخذ النقل الهيدروليكي ،اهتزاز لإضافة الضغط لتشكيل
2) سيطرة الكمبيوبر يمكن الاعتماد على طلب المنتجات والمواد المختلفة مما تحقق التردد المنخفض لإضافة المواد و التردد العالي لتشكيل
3) أظهر الحركة الميكانيكية ،الحركات صدى بعضها بعضا ،مراقبة الخطأ ،النصائح الأوتوماتيكية ،الحوار بين الإنسان والآلة ،التحكم عن بعد .

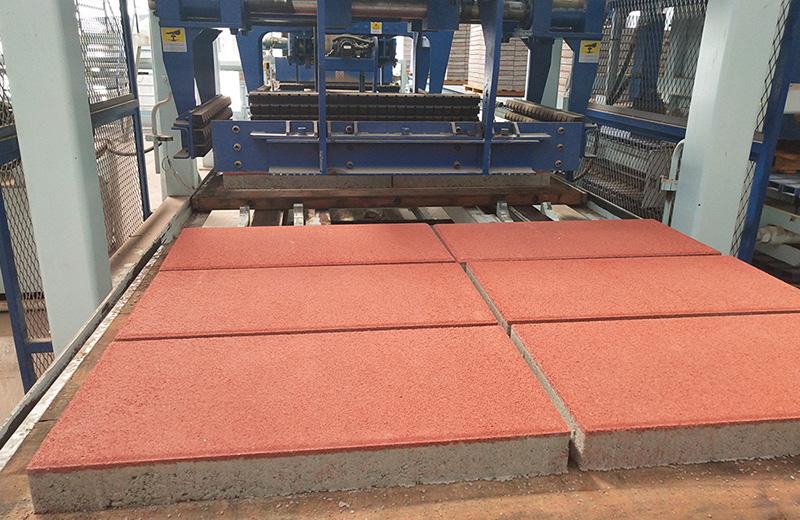

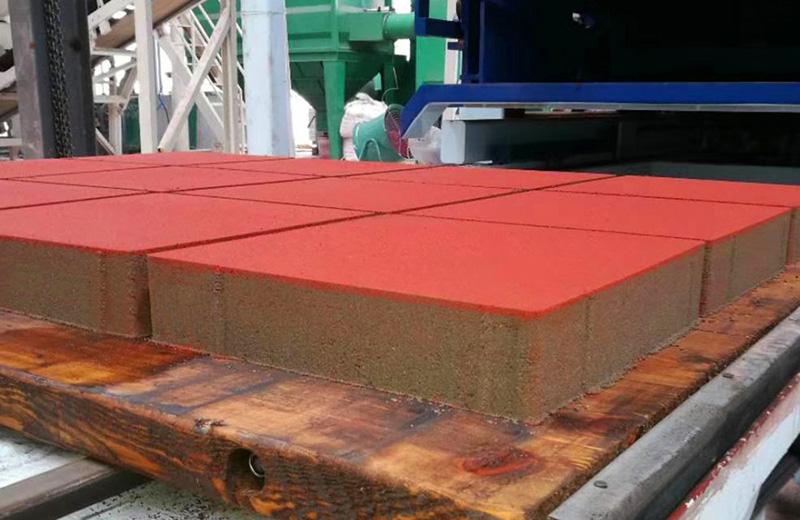

4) وفقا لطلب الإنتاج لمستخدم ، يمكن اختيار القوالب باختلاف الأنواع والمواصفات ، وإنتاج مجموعة متنوعة من بلوكات الجدار الأسمنتية والطوب المتعدد الأثقاب وطوب العشب في وقوف السيارات ،وحجارة الرصيف و المنتجات المائية والخ مما يحقق الآلة المتعددة الوظائف .

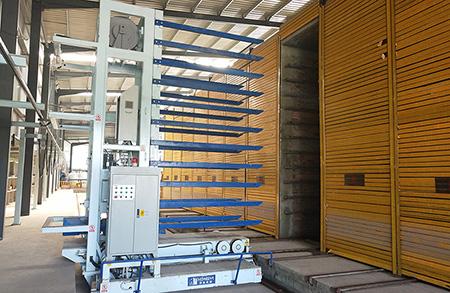

5 نظام Finger car

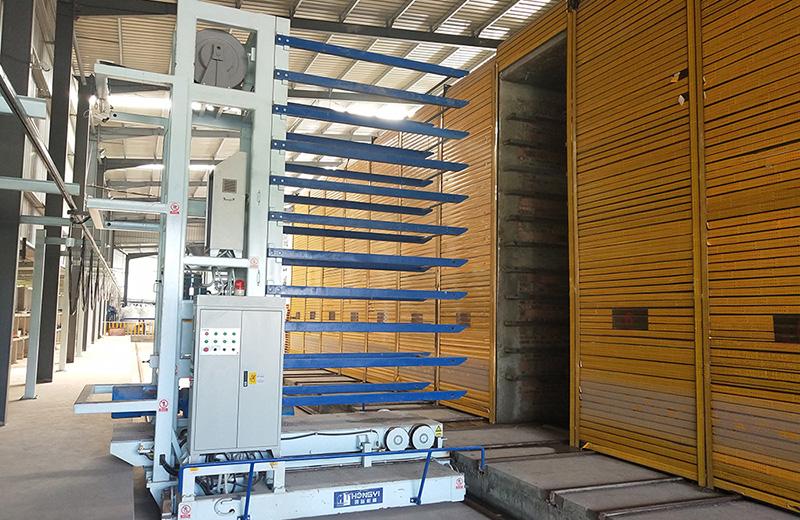

1) السيطرة الرئيسية بكمبيوترPLC ، يستخدم جهاز التردد المتغير للسيطرة على عمل السيارات الرئيسية والفرعية في نفس الوقت مما يحقق البدء بالسرعة المنخفضة والعمل بالسرعة العالية ،أوتوماتيكي في إبطاء ، الفرامل ، وقف .

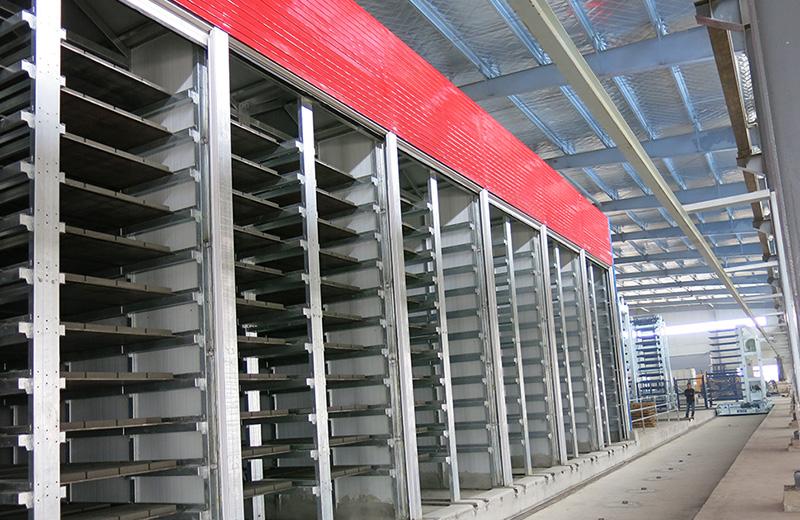

2) نقل المنتجات الي فرن الإنضاج ،في نفس الوقت نقل منتجات الإنضاج إلى جهاز الهبوط .

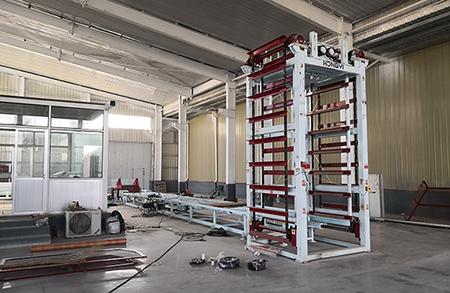

6 نظام الهبوط والمخزن
1) نقل جهاز الهبوط المنتجات الى آلة نقل الطوب ، ثم الى منطقة المخزن .

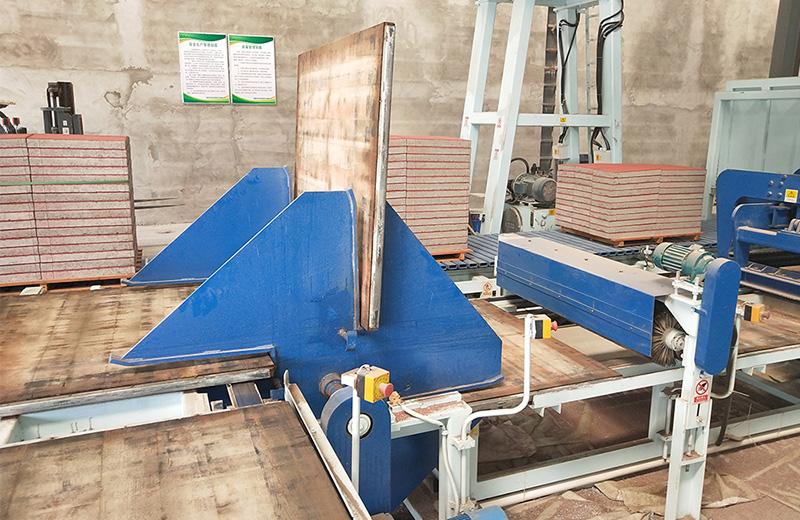

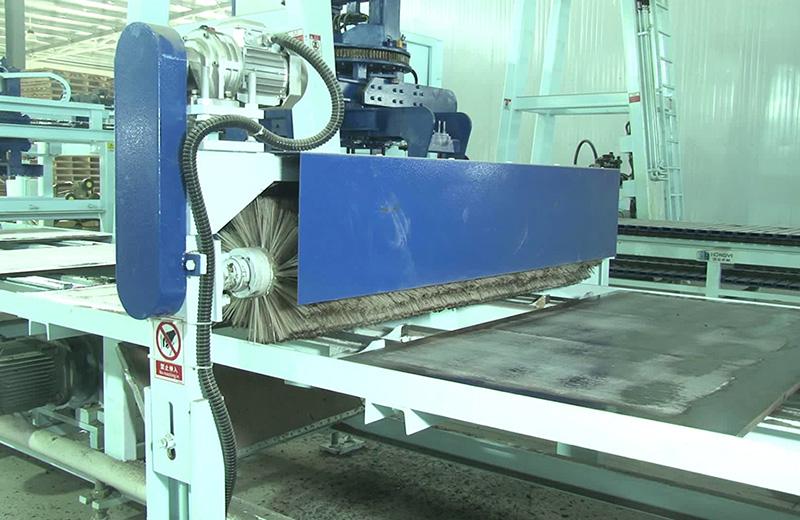

2) نقلت المنتجات الى ساحة بشاحنات ، تنظيف بواسطة مكنسة التنظيف ، ثم رفرفة بآلة الرفرفة ،العودة الى آلة التشكيل .

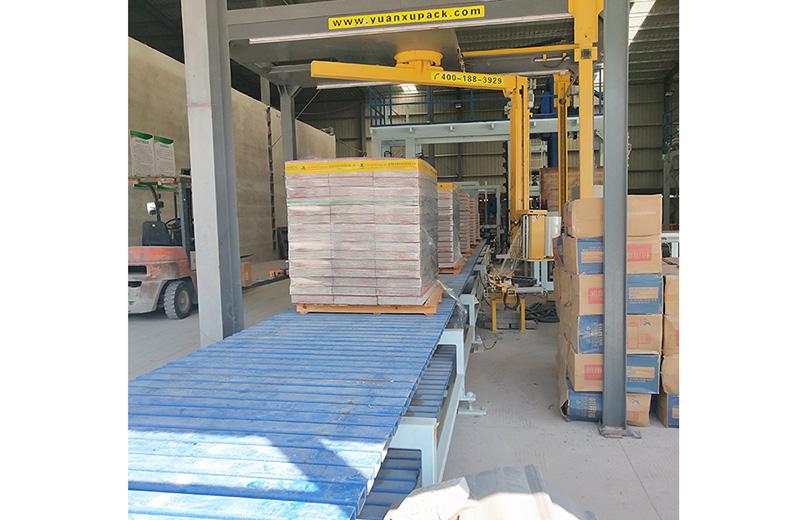

3) الخط كله يدوي ، شبه أوتوماتيكي ،التحكم المركزي الأوتوماتيكي ،يحقق خط الأنتاج الأوتوماتيكي بالميكانيكية والكهربائية والهيدروليكية المتكاملة .

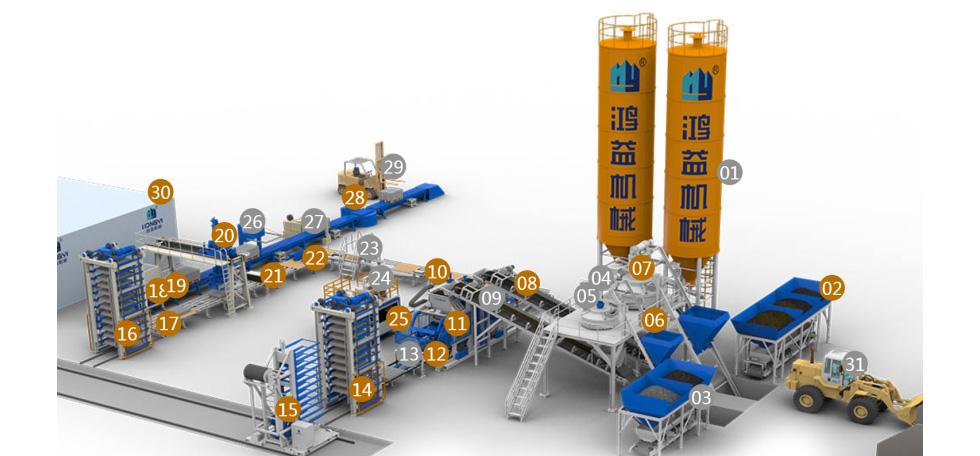

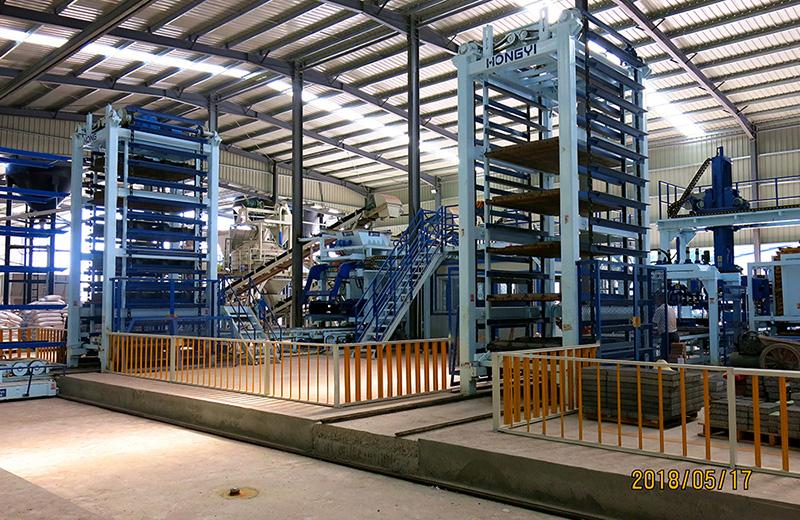

تركيب خط إنتاج البلوك الأوتوماتيكي

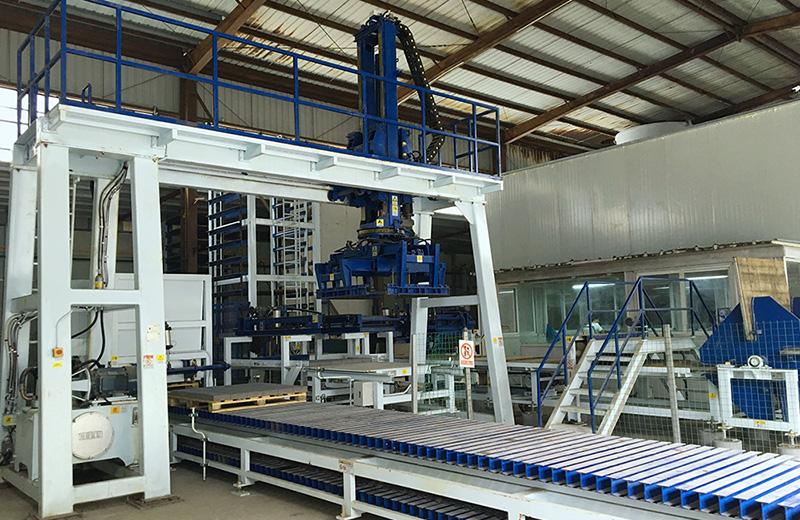

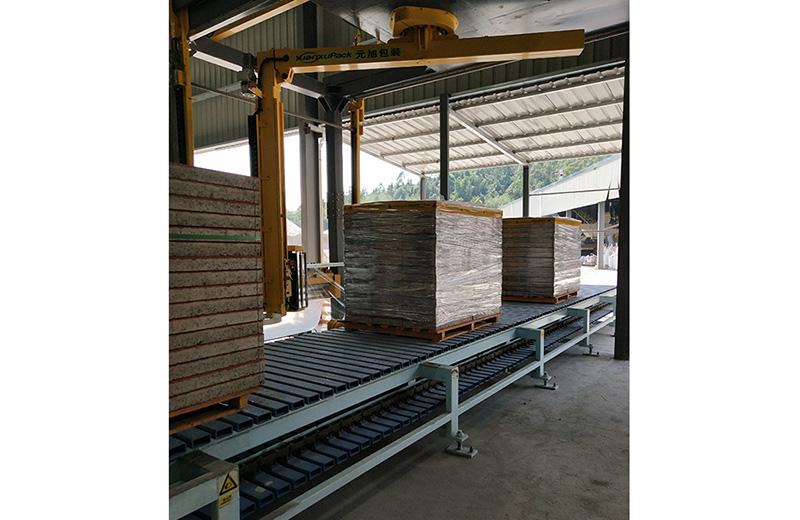

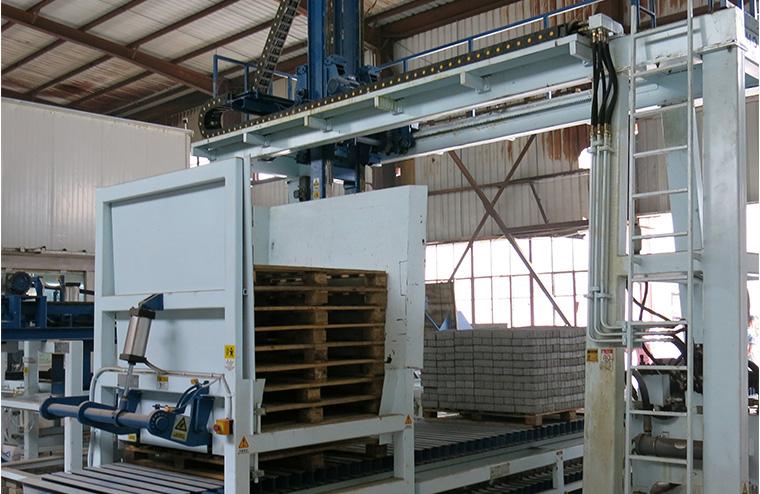

1	مخزن الاسمنت	15	المصعد
2	تجميع المواد	16	مصعد التنزيل
3	نقل المسمار	17	جهاز التسليم التخطي

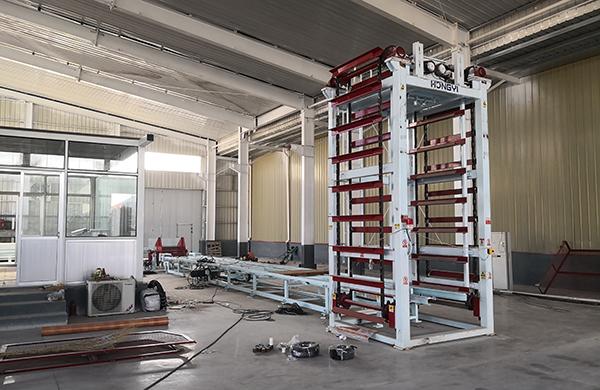

4	ميزان الاسمنت	18	مصعد البليت
5	خلاطة	19	مستودع البليت
6	الحزام الناقل	20	دوران البليت
7	آلة تشكيل الطوب	21	مخزن البليت
8	MAجهاز لتخزين وتوزيع ال	22	المعبئ
9	ناقل البليت	23	Finger Car نظام
10	نظام النقل الطوب	24	النظام الهيدروليكي
11	آلة تنظيف	25	نظام التحكم
12	هيكل عرض البليت	26	رافعة شوكية
13	جهاز تزييت البليت	27	غرفة الإضاج
14	ناقل المنتجات	28	نظام دفع الطوب
